СНПТО-1 релейный

Характеристики:

Диапозон входного напряжения: 155-250 В
Максимальная входная мощность: 1,0 кВт
Мощность при нижнем значении входного напряжения: 0,7 кВт
Номинальное выходное напряжение: 220 В
Отклонение выходного напряжения от номинального, не более: +10 / -10%
Защитное отключение при повышених входного напряжения более: 260 В
Ток срабатывания автоматического выключателя: 10 А
Габариты (Ш*В*Г): 290*175*82 мм
Масса: 5 кг

Стабилизатор напряжения Volter - это автоматическое устройство, которое поддерживает напряжение 220 В (с допустимым по ГОСТу небольшим отклонением) при больших колебаниях в сети и защищает бытовую технику и электрооборудование от пониженного и повышенного напряжения, перенапряжения и короткого замыкания в сети.

Стабилизатор рассчитан на непрерывный круглосуточный режим работы в закрытых помещениях и устанавливается стационарно на весь дом (квартиру, офис, производственное оборудование). Подключается стабилизатор с помощью клеммника, в разрыв фазы на вводе, сразу после счетчика.

В релейных стабилизаторах ТМ Volter применяется специальная конструкция трансформатора, которая обеспечивает отсутствие провалов напряжения при переключении ступеней. Данные стабилизаторы имеют диапозон входного напряжения 145-285 В, точность поддержания выходного напряжения +/- 10%, не вносят искажений во внешнюю сеть, надежно работают при любых изменениях нагрузки и обеспечивают эффективную защиту от перегрузки, короткого замыкания и импульсных помех.

Этот тип стабилизаторов напряжения хорошо подходит для реальных условий и может быть использован для стабизации напряжения питания и защиты бытовой и промышленной техники, в том числе компьютеров, аппаратуры связи, видеотехники, торгового и медицинского оборудования, а также для комплексного питания промышленого оборудования, коттеджей, квартир и офисов.

Релейные стабилизаторы - самый дешевый тип универсальных стабилизаторов напряжения. Схема таких стабилизаторов основана на коммутации отводов автотрансформатора с помощью реле. Напряжение на выходе стабилизатора изменяется ступенчато. Новые материалы для контактных групп реле позволили увеличить количество коммутаций до 10000000, что позволяет рассчитывать на безотказную работу в течение 7-8 лет.

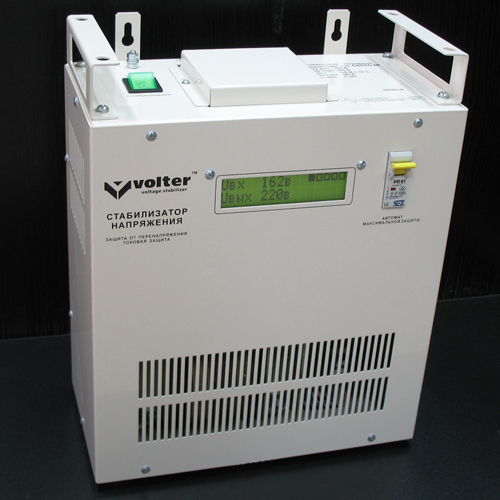

Стабилизатор выполнен в металлическом корпусе прямоугольной формы, который позволяет эксплуатировать его как в настенном, так и в настольном варианте. Все функциональные узлы стабилизатора расположены на задней части корпуса и закрыты лицевой панелью.
На верхней панели стабилизатора находится выключатель, предохранитель, выходная розетка и индикатор работы стабилизатора.

Стабилизатор напряжения вольтодобавочного типа состоит из автотрансформатора, коммутационних реле и контроллера напряжения. В процесе работы контроллер отслеживает изменение входного напряжения и в соответствии с результатами измерения переключает реле, поддерживая стабильным выходное напряжение стабилизатора. В случае недопустимого превышения входного напряжения происходит отключение потребителей электроэнергии с последующим автоматическим подключением нагрузки при снижении входного напряжения до робочего уровня. При недопустимом нагреве стабилизатора выходное напряжение будет отключено и светодиод будет мигать красным светом. Для защиты от короткого замыкания и перегрузок применяется плавкий предохранитель.

Стабилизаторы подбираются по трем основным параметрам: его мощность, диапозон входного и точность выходного напряжения. Входное напряжение можно определить с помощью вольтметра, сделав несколько замеров в разное время суток. Для правильного выбора модели стабилизатора необходимо определить сумму мощностей всех электропотребителей, которые могут работать одновременно, и разделить ее на минимальное напряжение, заметное в сети. По вычисленной силе тока выбираем ближайший в модельном ряду больший по мощности стабилизатор. Необходимо также учитывать, что электродвигатели, компрессоры, насосы в момент запуска нуждаются в мощности, в 3-4 раза превышающей номинальную. И желательно иметь запас по мощности, примерно двадцать процентов. Также можно подобрать стабилизатор в соответствии с номиналом вводного автоматического выключателя.
