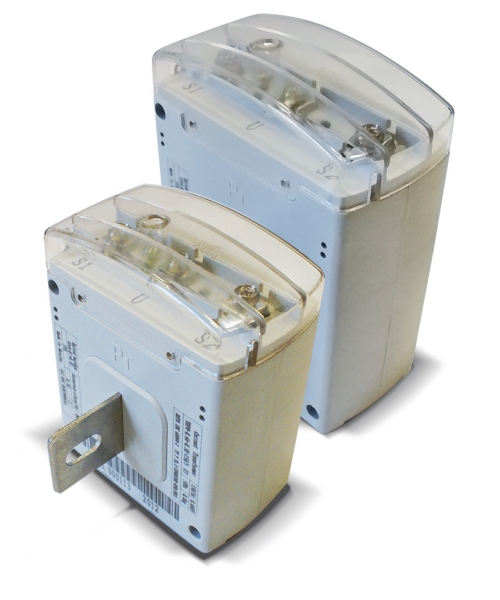

ТОПН-0,66 300/5А (0,5S) НИК (межповерочный интервал 16 лет)

Измерительная обмотка трансформатора выполнена из нанокристалического сплава. Это обеспечивает получение большого линейного динамического диапазона характеристик обмотки по току, в том числе и при токе менее 1% номинального. При этом обеспечивается долговременная стабильность характеристик в течении всего срока службы трансформатора и устойчивость магнитопровода к намагничиванию (от однополярных импульсов тока КЗ).
Трансформатор предназначен для эксплуатации в условиях для климатического исполнения и работы в закрытых помещениях категории размещения 3 по ГОСТ 15150.

Свойства:

- Для изготовления используются аморфные сплавы
- Межповерочный интервал 16 лет
- IЕС 60044-1
- Клас точности 0,5S
- Лазерная маркировка
- Прозрачная пломбируемая крышка вторичных цепей
- Рабочий диапозон температуры от -45С до +40С
- Исполнение трансформаторов с вертикальной, горизонтальной шиной и без шины

Технические характеристики:

Номинальное напряжение трансформатора, кВ - 0,66
Наибольшое рабочее напряжение трансформатора, кВ - 0,72
Номинальный уровень изоляции, кВ - 3
Номинальная сила тока первичной обмотки, А - 300
Номинальная сила тока вторичной обмотки, А - 5
Номинальная частота напряжения в сети, Гц - 50
Номинальная мощность вторичной обмотки (сos=0,8), ВА - 5
Класс точности вторичной обмотки для измерения - 0,5S
Класс точности вторичной обмотки для защиты - 10P
Номинальный коэффициент безопасности приборов FS, не более - 3
Габаритные размеры (ШхВхГ), мм - 128х118х95
Масса, кг - 0,8
